精密測定機器メーカーの新潟精機株式会社（本社：新潟県三条市、代表取締役：五十嵐利行）は、TomiDen株式会社（本社：群馬県高崎市、代表取締役：富澤貴弘）との共同開発により、電気工事業向けの新製品「TMDラックゲージ」を開発、2026年4月より販売開始いたしました。
本製品は、ネグロス電工社製ケーブルラック（SRタイプ・QRタイプ）の連結箇所における切断・穴あけマーキングを、1本のゲージで完結できる専用マーキングガイドです。従来2種の継ぎ金具で現物合わせを行っていた作業を専用工具へ集約、電気工事現場での施工効率向上に貢献します。




■ 主な用途
- ケーブルラック（SRタイプ・QRタイプ）の連結箇所への切断・穴あけマーキング
- 工場、プラント、商業施設、オフィスビル等における電気配線工事

■ 開発背景
電気工事現場では、ネグロス電工社製のSRタイプ・QRタイプという2種類のケーブルラックが広く混在して使用されています。それぞれ異なる継ぎ金具が必要なため、作業者はSR用・QR用の金具を2個持ち運んで現場でのマーキングを行うのが従来の方法でした。この「2本持ち」の煩雑さと、持ち運びの手間が課題となっていました。
TomiDen株式会社様からの開発要望を受け、新潟精機はこの課題を解決する専用ゲージの開発に着手いたしました。

TMDラックゲージ RGSQ-TMD

ネグロス電工社製ケーブルラックSR／QR、2種類のマーキングを1つのゲージで完結

■ 製品の特長
【1】SR（親桁高70mm）・QR（親桁高100mm）、2種類のケーブルラックに1つで対応
従来はSR用・QR用の継ぎ金具をケーブルラックに当て、それぞれ現物合わせで連結ボルト穴の位置をマーキングしていました。本製品は1つでSRタイプ（親桁高70mm）・QRタイプ（親桁高100mm）双方の連結ボルト穴マーキングに対応。SR用・QR用金具を両方持ち歩く必要がなく、1つの治具で作業が完結します。
【2】連結箇所が多い倉庫・商業施設・ビルなどの現場で威力を発揮
SRタイプ・QRタイプが混在し、連結箇所が多数発生する倉庫・商業施設・オフィスビルなどの大規模現場での使用に特に適しています。繰り返しのマーキング作業を効率化し、施工時間の短縮に貢献します。
【3】スケール目盛り付きで多用途に活用可能
SRタイプ・QRタイプ以外の親桁の穴位置出しや、吊り金具などの位置決めには、本体に搭載された目盛りを活用。吊り金具をはじめとするケーブルラック周辺の多様な部材の位置決めに、専用ゲージの枠を超えた幅広い用途に対応します。
【4】薄型設計で腰袋に収まる、優れた携帯性
本体厚さわずか9mmの薄型設計により、腰袋への収まりがよく、現場での携帯性に優れています。従来、SR用・QR用の継ぎ金具を複数枚持ち歩いていた煩わしさが大幅に解消され、身軽な現場作業を実現します。

腰袋に収納可能な厚さ9mmの薄型設計

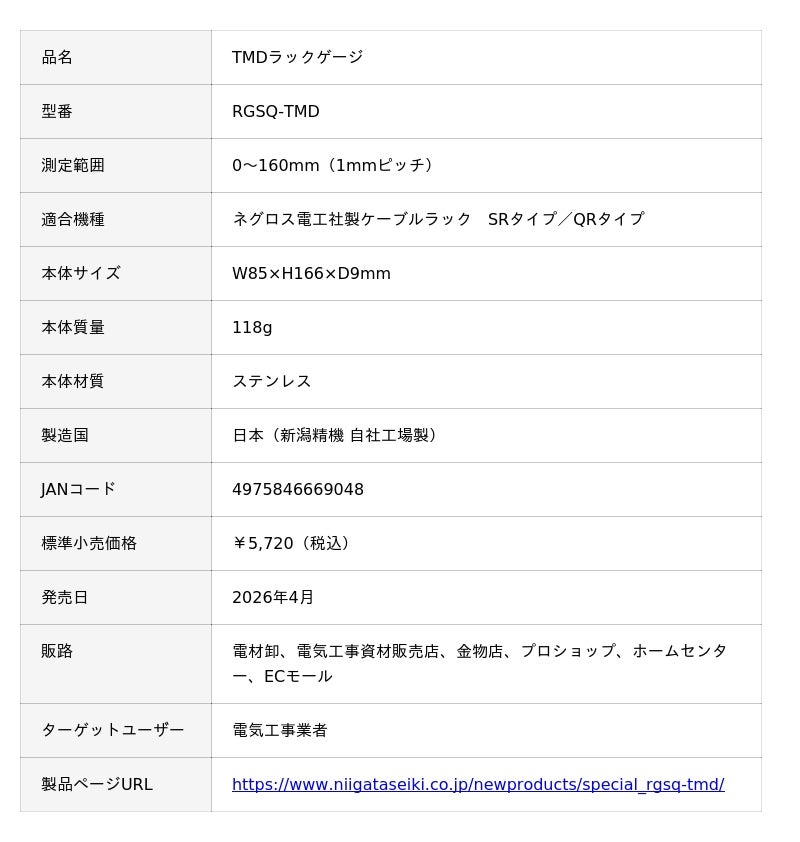

■ 製品仕様

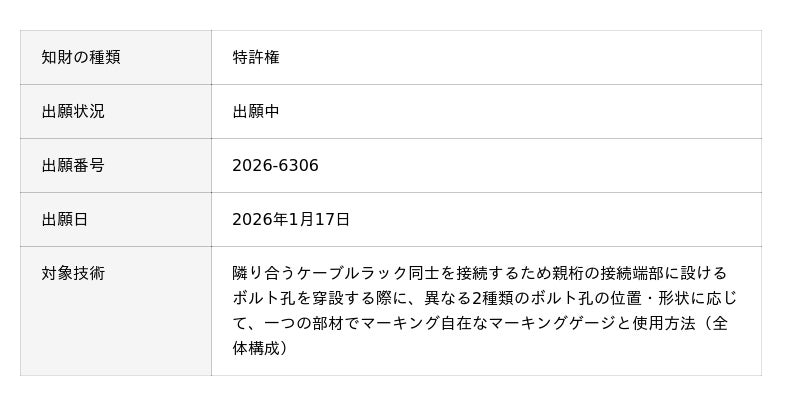

■ 知的財産権

【新潟精機株式会社について】
新潟精機株式会社<https://www.niigataseiki.co.jp/>は、精密測定工具の製造・販売・校正を主力事業とする創業66年を迎えた測定工具メーカーです。
長年培った精密測定技術を活かし、幅広い分野で事業を展開しています。
近年では建築業に携わる方々と繋がりを拡げ、「当たり前」を疑う視点で職人様の声を直接収集し、製品開発を行っています。

【所 在 地】新潟県三条市林町1丁目22番17号
【代 表 者】代表取締役 社長 五十嵐利行
【設 立】1960年（昭和35年）8月3日
